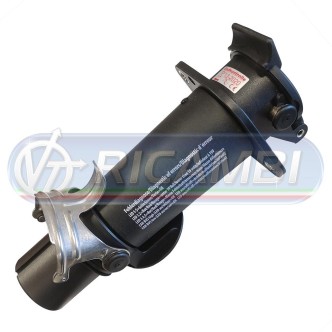

TESTER ABS/EBS PHILLIPS

Nuovisimo ed innovativo Tester by Phillips per verificareguasti sulla linea ABS/EBS

Lo strumento di test è di facile utilizzo, con esso puoi eseguire i seguenti test:

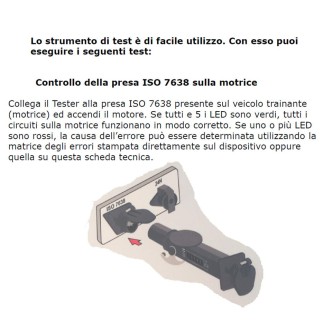

Controllo della presa ISO 7638 sulla motrice.

Collega il Tester alla presa ISO 7638 presente sul veicolo trainante motrice) ed accendi il motore.

Se tutti e 5 i LED sono verdi , tutti i circuiti sulla motrice funzionano in modo corretto.

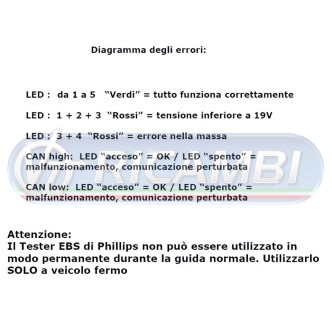

Se uno o più LED sono rossi, la causa dell’errore può essere determinata utilizzando la matrice degli errori stampata direttamente sul dispositivo oppure quella su questa scheda tecnica

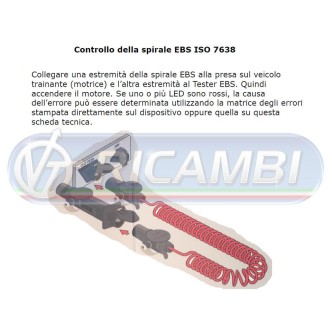

Controllo della spirale EBS ISO 7638

Collegare una estremità della spirale EBS alla presa sul veicolo trainante motrice) e l’altra estremità al Tester EBS, quindi accendere il motore.

Se uno o più LED sono rossi, la causa dell’errore può essere determinata utilizzando la matrice degli errori stampata direttamente sul dispositivo oppure quella su questa scheda tecnica

Controllo della linea completa EBS

L’ultimo test possible è il controllo della linea di comunicazione. Per fare questo inserire il Tester nella presa ISO 7638 della motrice e quindi la spirale EBS tra il tester e la presa sul rimorchio così che il dispositivo sia connesso in serie . Il freno di stazionamento deve essere attivato e quindi il motore acceso . Controllare l’esito del test dai colori dei LED sul diagramma
